35/0.4kv 2000KVA modulli podstansiya

Modulli prefabrik SUBSTATION nima? U necha qismdan iborat?

Darhaqiqat, oddiy so'z bilan aytganda, modulli yig'ma kabinalar oddiygina tartibsiz ravishda modulli modullarga kesilmaydi, ular keyinchalik yig'iladi. Buning o'rniga, ular turli xarakteristikalar va tegishli komponentlar asosida tizimli ravishda segmentlarga bo'linadi. Prefabrik kabinalar hali ham bir butun bo'lib, mijozlar turli muhitlarda tanlashni osonlashtiradi

Darhaqiqat, modulli prefabrik kabinalar texnologiya va elektr komponentlari bo'yicha an'anaviy quti transformatorlariga yangilanishlar bo'lib, har bir xususiyatga mos keladigan komponentlarni oddiygina bo'lib, yuqori darajadagi razvedka va ishlashga ega. Umumiy yig'ma idishni ishlab chiqaruvchilari modulli yig'ma kabinalarni podstansiya tizimi, aqlli markaziy boshqaruv tizimi, LCD displey tizimi, yong'indan himoya qilish tizimi, yoritish tizimi, haroratni aniqlash tizimi, monitoring tizimi va boshqalar kabi tegishli modullarga bo'lishadi. Mijozlar o'zlariga kerak bo'lgan modullarni tanlashlari mumkin. ularning haqiqiy holati haqida. Prefabrik kabina maydonini soddalashtirilgan ishlab chiqarish tufayli foydalanuvchilar keyingi bosqichda oson qo'shilishi va kuchli boshqariladiganligi uchun prefabrik kabina dizaynining dastlabki bosqichida mos keladigan pozitsiyalarni zaxiralashlari mumkin.

Substansiya tizimi. Oddiy qilib aytganda, podstantsiya tizimi yig'ma kabina ichidagi yuqori va past kuchlanishli transformatorlar, kommutatorlar, turli xil sigortalar, boshqaruv kalitlari va boshqa tegishli asosiy uskunalar komponentlaridan iborat bo'lib, yig'ma kabina ichidagi uskunaning ajralmas asosiy komponentidir.

Intellektual markaziy boshqaruv tizimi. Intellektual markaziy boshqaruv tizimi mikrokompyuterning markaziy boshqaruv elementlaridan, aqlli bulutli platforma tizimidan, uzatishni sezish elementlaridan, amaliy terminal elementlaridan, ma'lumotlarni tahlil qilish tizimidan va boshqalardan iborat bo'lib, ular yig'ma kabinaning asosiy elektr jihozlarida taqsimlanadi va shunga tengdir. butun modulli prefabrik kabinaning aqlli tizimidagi markaziy asab tizimi.

LCD displey tizimi. Ushbu tizim asosan aqlli markaziy boshqaruv tizimlarining kombinatsiyasi bo'lib, asosan turli LCD displeylardan iborat. Intellektual markaziy boshqaruv tizimini displey qurilmalari bilan ulash orqali u inson va mashinaning o'zaro ta'siriga, tegishli tarixiy ma'lumotlarni oddiy va qulay ko'rishga va turli xil qurilmalarning ish holatiga erishishi mumkin.

Yong'indan himoya qilish tizimi. Yong'indan himoya qilish butun yig'ma kabinaning ichki jihozlarining yong'in xavfsizligini ta'minlashning kaliti, shuningdek, butun yig'ma kabinaning uzluksiz ishlashi uchun muhim kafolatdir. U asosan tutunni o'lchash moslamalari, ming turdagi o't o'chirish moslamalari va karbonat angidridli yong'inga qarshi vositalardan iborat.

yoritish. Yoritish tizimlari odatda monitoring tizimi yoritish, favqulodda yoritish va yong'in o'tish yoritgichlari sifatida xizmat qiladi. U asosan yig'ma idishni ichidagi yorug'lik chiziqlari, yig'ma kabinaning kirish qismidagi yong'in chiroqlari va yig'ma idishni ichidagi favqulodda yoritish moslamalaridan iborat.

Haroratni aniqlash tizimi. Prefabrik kabina ichidagi haroratni o'lchash tizimi asosan modulli yig'ma kabina ichidagi doimiy haroratni saqlab turadi va kema ichidagi doimiy harorat uskunalar komponentlarining normal ishlashini ta'minlash uchun zarur shartdir. Umumiy haroratni o'lchash tizimi aqlli harorat va namlik sensorlari va sanoat darajasidagi konditsionerlardan iborat.

Evropa tipidagi podstansiya - bu bizning kompaniyamiz tomonidan milliy shahar tarmog'ini o'zgartirish asosida ishlab chiqilgan yangi quvvat transformator uskunalarining to'liq to'plami bo'lib, u yog'li muhrlangan quvvat transformatori va yuqori va past kuchlanishli elektr komponentlari uchun optimal kombinatsiyani yaratadi. Strukturani optimallashtirish orqali o'tish moslamalari kichik hajmli, past shovqinli, ishonchli elektr ta'minoti, oqilona tuzilma, o'rnatish uchun egiluvchan, ishlatish uchun qulay va harakatlanish qobiliyati kabi afzalliklarga ega bo'lgan kombinatsiyalangan transformatorning ishg'ol qilingan maydonini sezilarli darajada kamaytiradigan darajada miniatyuralashtirilgan bo'lishi kerak. yuk markaziga maksimal darajada chuqur kirib boradi va hokazo. U tarmoqni avtomatlashtirish terminalini (FTU) yuqori kuchlanishli halqali tarmoq shkafiga yig'ishi mumkin, qisqa tutashuv va bir fazali topraklama nosozliklarini ishonchli aniqlashni amalga oshiradi va "to'rtta" funktsiyasiga ega. masofaviy ", bu tarmoq taqsimotini avtomatik yangilashni osonlashtiradi. U turar-joy binolarida, savdo markazlarida, stantsiyalarda, sanoat va tog'-kon korxonalarida, aeroportlarda, temir yo'llarda, maktablarda, shifoxonalarda, ko'p qavatli binolarda va joylarda keng qo'llaniladi.

Xususiyatlari:

1) Kichikroq egallangan maydon
2) mustahkam va ishonchli
3) Ko'chirish oson, chiroyli va amaliy
4) Uning narxi past va o'rnatish muddati qisqa

Atrof-muhit sharoitlari:

Balandligi: 1000 m va undan past.
Atrof-muhit harorati: - 25 ~ plyus 40 C.

Shamol tezligi: 35 m/s dan oshmaydi.
Nisbiy namlik: 90 foizdan oshmasligi kerak (plyus 25 C).
Seysmik gorizontal tezlashuv: {0}},4 m/s dan ortiq emas, vertikal tezlashuv: 0,2 m/s dan ortiq emas.
Foydalanish joyi: metallar va izolyatorlarga zararli elektr o'tkazuvchan, chang, xavfli, korroziy, yonuvchan va portlovchi materiallar bo'lmasligi kerak.

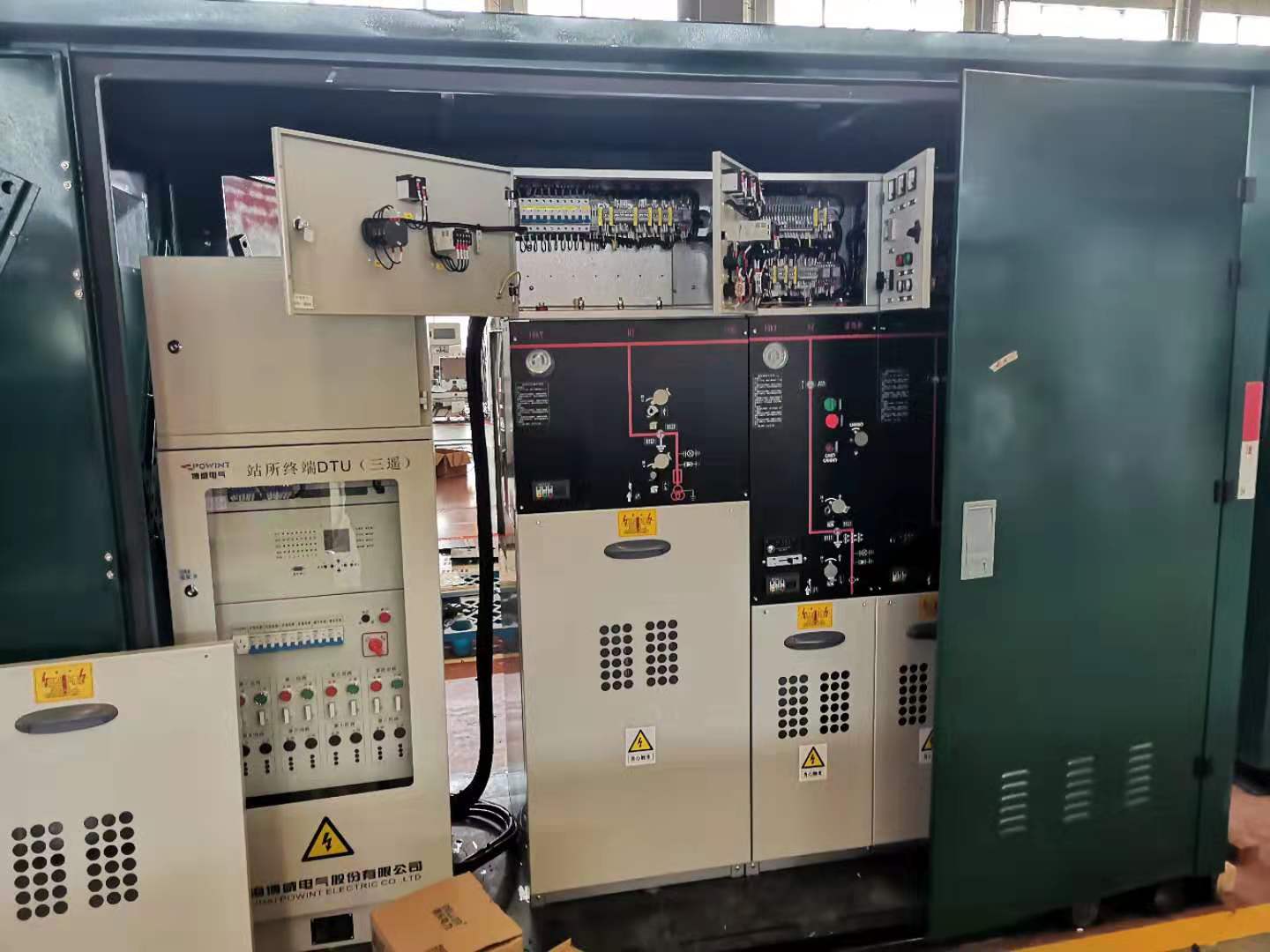

MAHSULOT FOTO

Ushbu mahsulot odatda moslashtirilgan.
Biz ishlab chiqaruvchilarmiz va mijozlar ehtiyojlariga ko'ra echimlarni ishlab chiqish va taqdim etishi mumkin bo'lgan professional texnik bo'limga egamiz.
Iltimos, dizayn chizmalarini olish uchun savdo xodimlarimiz bilan bog'laning

Malumot uchun bizning mijozlarimiz misollari

Rossiya mijozlari

TEXNIK TALABLAR VA UShBULARNING XUSUSIYATLARI
Re: 82 kompakt podstansiyani o'rnatadi
Element- Yo'q.	Texnik ma'lumotlar jadvali	Birlik	Majburiy (da 3000 m	Taklif etilgan ma'lumotlar
	Tizim ma'lumotlariga qo'yiladigan talablar
1.05.10	Topraklama uchun simli mis o'tkazgich
	Ishlab chiqaruvchi	-
	Material	-	mis
	Ko'ndalang kesim	mm2	>50
	Uzunlik	m	>40
1.05.11	Topraklama novdalari
	Ishlab chiqaruvchi	-
	Turi	-
	Materiya!	-
	Uzunlik	m
	Har bir tayoq uchun bo'limlar	dona
1.6	Yilni podstansiyalar (1-variant)
	Ishlab chiqaruvchi	-		fengyuan
	Turi	-		Tashqi makon
	To'liq podstansiya uchun umumiy himoya klassi	-	IP 44	IP 44
	Qoplama materiali	-		GI
	Umumiy o'lchamlar (W x L x H)
	1x50 kVA transformatorli S/S uchun	mm/mm/mm		3000x1850x2150
	■ 1x100 kVA transformatorli S/S uchun	mm/mm/mm		3000x1850x2150
	1x160 kVA transformatorli S/S uchun	mm/mm/mm		3000x1850x2150
	• 1x250 kVA transformatorli S/S uchun	mm/mm/mm		3000x1850x2150
	Umumiy og'irlik
	■ 1x50 kVA transformatorli S/S uchun	kg		1000 kg.
	■ 1x100 kVA transformatorli S/S uchun	kg		1000 kg.
	■ 1x160 kVA transformatorli S/S uchun	kg		1000 kg.
	■ 1x250 kVA transformatorli S/S uchun	kg		1000 kg.
1.6.1	20 kV elektr uzatish moslamalari
	Ishlab chiqaruvchi	-		Chnt / Ekvivalent
	Turi	-		Ichki RMU



AGAR QO'ShIMChA BATAFSIL MA'LUMOT KERAK BO'LSA, BIZ BILAN BOG'LANING.
