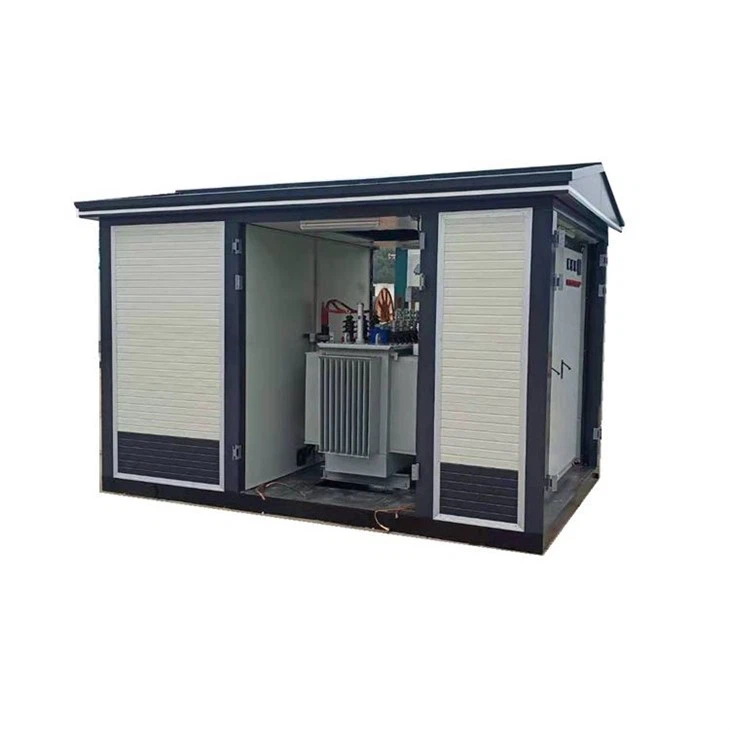

Uch fazali yopiq 35/0.4kv quvvat tarqatuvchi podstansiya

uch fazali yopiq 35/0.4kv quvvat tarqatuvchi podstansiya





AC metall yopiq turdagi almashtirish shkafi - bu uch fazali AC 50HZ yopiq qurilma metall yopiq kalit uskunasi. Elektr stantsiyalarida, nimstansiya tizimida nominal kuchlanish 35kV, nominal maksimal oqim 2000A maksimal kuchlanish 40,5kV dan oshmaydigan bitta avtobus yoki bitta avtobus seksiyalarida ishlatiladi. tarqatish uskunalari to'plami.

Ushbu o'zgartirish moslamasi DL/ t404-91, IEC298, GB3906 va boshqa standartlar talablariga javob beradi va o'chirgichning noto'g'ri ishlashini oldini olish, yuk bilan qo'l aravasini surish va tortish, topraklama liniyasi, topraklama liniyasi bilan elektr uzatish funktsiyalariga ega. va tasodifiy zaryadlash oralig'i ("beshta ehtiyot chorasi" deb ataladi).



Quti tipidagi podstansiyalar ko'p qavatli turar-joylar, hashamatli villalar, kvadrat parklar, turar-joylar, kichik va o'rta fabrikalar, shaxtalar, neft konlari va vaqtinchalik qurilish elektr energiyasi va tarqatish tizimida elektr energiyasini qabul qilish va tarqatish uchun boshqa joylarda qo'llaniladi.



Atrof-muhit sharoitlari:

Balandligi: 1000 m va undan past.
Atrof-muhit harorati: - 25 ~ plyus 40 C.

Shamol tezligi: 35 m/s dan oshmaydi.
Nisbiy namlik: 90 foizdan oshmasligi kerak (plyus 25 C).
Seysmik gorizontal tezlashuv: {0}},4 m/s dan ortiq emas, vertikal tezlashuv: 0,2 m/s dan ortiq emas.
Foydalanish joyi: metallar va izolyatorlarga zararli elektr o'tkazuvchan, chang, xavfli, korroziy, yonuvchi va portlovchi materiallar bo'lmasligi kerak.



Evropa tipidagi podstansiya - bu bizning kompaniyamiz tomonidan milliy shahar tarmog'ini o'zgartirish asosida ishlab chiqilgan yangi quvvat transformator uskunalarining to'liq to'plami bo'lib, u yog'li muhrlangan quvvat transformatori va yuqori va past kuchlanishli elektr komponentlari uchun optimal kombinatsiyani yaratadi. Strukturani optimallashtirish orqali o'tish moslamalari kichik hajmli, past shovqinli, ishonchli elektr ta'minoti, oqilona tuzilma, o'rnatish uchun egiluvchan, ishlatish uchun qulay va harakatlanish qobiliyati kabi afzalliklarga ega bo'lgan kombinatsiyalangan transformatorning ishg'ol qilingan maydonini sezilarli darajada kamaytiradigan darajada miniatyuralashtirilgan bo'lishi kerak. yuk markaziga maksimal darajada chuqur kirib boradi va hokazo. U tarmoqni avtomatlashtirish terminalini (FTU) yuqori kuchlanishli halqali tarmoq shkafiga yig'ishi mumkin, qisqa tutashuv va bir fazali topraklama nosozliklarini ishonchli aniqlashni amalga oshiradi va "to'rtta" funktsiyasiga ega. masofaviy ", bu tarmoq taqsimotini avtomatik yangilashni osonlashtiradi. U turar-joy binolarida, savdo markazlarida, stantsiyalarda, sanoat va tog'-kon korxonalarida, aeroportlarda, temir yo'llarda, maktablarda, shifoxonalarda, ko'p qavatli binolarda va joylarda keng qo'llaniladi.



Xususiyatlari:

1) Kichikroq egallangan maydon
2) mustahkam va ishonchli
3) Ko'chirish oson, chiroyli va amaliy
4) Uning narxi past va o'rnatish muddati qisqa





A. Box podstansiyasining vazifasi va xususiyatlari



Quti tipidagi podstansiya yuqori va past kuchlanishli elektr uzatish moslamalari va transformatorlarni yopiq qutiga o'rnatadigan tashqi tarqatish moslamasini anglatadi. Asosiy funktsiya yuqori kuchlanishli yoki past kuchlanishli foydalanuvchilar uchun zarur bo'lgan elektr energiyasini ta'minlashdir. U quyidagi xususiyatlarga ega:

1. Kichik oyoq izi. Quti tipidagi podstansiyani o'rnatish bir xil o'lchamdagi podstansiyani qurish bilan solishtirganda er maydonining uchdan ikki qismidan ko'prog'ini tejash imkonini beradi.

2. Moslashuvchan kombinatsiyalash usullari. Quti tipidagi podstansiyalarning strukturasi nisbatan ixcham bo'lib, har bir quti mustaqil tizimni tashkil qiladi, bu kombinatsiya usulini moslashuvchan va o'zgaruvchan qiladi. Foydalanuvchi turli joylarning ehtiyojlarini qondirish uchun haqiqiy vaziyatga qarab ba'zi rejimlarni erkin birlashtirishi mumkin.

3. Chiroyli ko'rinish, atrof-muhit bilan muvofiqlashtirish oson. Qutining korpusi turli xil o'rnatish joylariga ko'ra turli xil ranglarda tanlanishi mumkin, bu esa atrofdagi muhit bilan muvofiqlashtirishni osonlashtiradi. Ayniqsa, aholi zich joylashgan shaharlar, stansiyalar, portlar, aeroportlar, parklar, yashil zonalar va boshqalar uchun juda mos keladi. U statsionar podstansiya yoki mobil podstansiya sifatida ishlatilishi mumkin.

4. Kam investitsiyalar va qisqa qurilish tsikli. Quti tipidagi podstansiyalar bir xil masshtabdagi an'anaviy podstansiyalarga nisbatan investitsiyalarni 40 foizdan 50 foizga qisqartiradi va qurilish-montaj davrini sezilarli darajada qisqartirish mumkin. Shu bilan birga, quti tipidagi podstansiyaning kunlik texnik ish yuki ham nisbatan kichik.



B. Box tipidagi podstansiyalarning turlari



1. Yig'ish turi

Yuqori va past kuchlanishli qurilmalar va transformatorlarning to'liq to'plamini metall qutilarga joylashtiring va yuqori va past kuchlanishli tarqatish qurilmalarida ishlaydigan koridorlarni qoldiring. Ushbu turdagi quti transformatori katta hajmga ega va hozirgi kunda kamdan-kam qo'llaniladi.

2. Kombinatsiyalangan qurilma turi

Mavjud to'liq qurilmalar to'plamidan foydalanish o'rniga, yuqori va past kuchlanishli nazorat qilish va himoya qilish elektr jihozlari to'g'ridan-to'g'ri qutiga qadoqlanib, bir butunni tashkil qiladi. Dizayn texnik xizmat ko'rsatmaydi deb hisoblanadi, ish koridorlari va kichik quti, shuningdek, Evropa uslubidagi quti transformatorlari yoki oddiy quti transformatorlari deb ham ataladi.

3. Tananing bir turi

Yuqori kuchlanishli nazorat qilish va himoya qilish moslamalarini soddalashtiring va yuqori voltli va past kuchlanishli tarqatish moslamalarini va transformatorning asosiy korpusini transformator moyi idishiga bir joyga qo'ying, yaxlit, kichikroq, moyli transformatorga yaqinroq hosil qiling. bir xil quvvatga ega, bu Evropa quti tipidagi transformatorning 1/3 qismini tashkil qiladi. Amerika uslubidagi quti transformatori yoki ixcham quti transformatori sifatida ham tanilgan.



C. Box podstansiyasining tuzilishi



1. Evropa uslubidagi quti transformatorining tuzilishi

(1) Xitoyda Evropa uslubidagi quti tipidagi podstansiyalar odatda qo'llaniladi, ularning har biri bitta xonadan iborat uchta qismdan iborat bo'lib, "mu" yoki "pin" strukturasini tashkil qiladi. Tez-tez ishlatiladigan modellar orasida ZBW va XWB mavjud. Ko'ndalang kesimlar va ulanish sxemalari GYPD 00102003-1-rasmda ko'rsatilgan. Evropa uslubidagi quti transformatorining yuqori kuchlanishli xonasi halqa tarmog'i, er-xotin chiziqli yoki terminal birligi yuk kaliti, kichik hajmli va halqali tarmoq shkafi bilan mos keladi. Xavfsiz va ishonchli ixcham dizaynni qabul qilish, keng qamrovli noto'g'ri ishlashga qarshi blokirovkalash funktsiyasi, yuqori ishonchlilik va qulay foydalanish va texnik xizmat ko'rsatish. Yuqori kuchlanishli uskunalar odatda yuk kaliti va sug'urta kombinatsiyasini qabul qiladi. Sug'urta zarba beruvchi bilan jihozlangan. Sug'urta yoqilgandan so'ng, hujumchi bo'shatish mexanizmini itarib yuboradi va fazani yo'qotishdan qochish uchun uch fazali yuk kaliti bir vaqtning o'zida ochiladi. Shu bilan birga, agar elektr ishlaydigan mexanizm ishlatilsa, taqsimotni avtomatlashtirish funktsiyasi amalga oshirilishi mumkin. Ringli tarmoq strukturasining 10 kV simi chiqishi tuproqli nosozlik indikatori va nol ketma-ketlik sensori bilan jihozlangan. Transformatorlar yog'li yoki quruq turdagi bo'lishi mumkin, D, yn11 simlari bilan. Noqulay issiqlik tarqalishini hisobga olgan holda, tabiiy shamollatish yoki yuqori majburiy shamollatishdan foydalanish mumkin. Past kuchlanishli xona o'lchash va reaktiv quvvat kompensatsiyasi bilan jihozlangan va ikkilamchi sxema va chiqish liniyalari soni turli xil ehtiyojlarni qondirish uchun foydalanuvchi ehtiyojlariga ko'ra ishlab chiqilishi mumkin. Tashqi qobiq po'lat plastinka yoki qotishma plastinkadan yasalgan bo'lib, ikki qavatli yuqori qopqoq va yaxshi izolyatsiyaga ega. Tashqi ko'rinishi va rangi atrof-muhit bilan muvofiqlashtirilishi mumkin. Yuqori kuchlanishli kamera, transformator kamerasi va past kuchlanish kamerasi bo'linmalar orqali mustaqil bo'limlarga ajratilgan. Kuzatuv va texnik xizmat ko'rsatish uchun har bir bo'limga yoritish moslamalari o'rnatiladi va yoritish tugmasi eshik tomonidan boshqariladi.



2. Amerika uslubidagi quti transformatorining tuzilishi

(1) Amerika uslubidagi quti transformatori bir xil moy idishida yuqori kuchlanishli kalit va transformatorni ulashadi. Keng tarqalgan amerikacha uslubdagi quti transformator modellari orasida ZB1336, GE va COOPER mavjud. Tuzilishi va simlari GYPD00102003-2 va GYPD00102003-3 raqamlarida ko'rsatilgan.

Amerika uslubidagi quti transformatori halqa tarmoqlari va terminallar uchun ishlatilishi mumkin bo'lgan yuqori xavfsizlik bilan to'liq muhrlangan va to'liq izolyatsiya qilingan tuzilmani qabul qiladi. Yuqori kuchlanish GYPD00202002-04 va GYPD00202002-05-rasmda ko'rsatilganidek, T-tipli yoki V-tipli uch fazali aloqa to'rt pozitsiyali moy yuklash kaliti tomonidan boshqariladi.



2) Transformator himoyani ta'minlash uchun ulangan sug'urta bilan ketma-ket ulangan zaxira sug'urta qabul qiladi. Zaxira sug'urta qutining ichiga o'rnatiladi va faqat yuqori voltli chiziqni himoya qilish uchun ishlatiladigan quti transformatorida ichki faza xatosi mavjud bo'lganda ishlaydi. Ikkilamchi tomonda qisqa tutashuv yoki ortiqcha yuk mavjud bo'lganda, vilkali sug'urta o'chiriladi.

Yuqori kuchlanish kabeli yaxshi izolyatsiyalash ko'rsatkichiga ega bo'lgan sleevega ulangan, u tirsak simi vilkasi bilan jonli qismni yopish uchun ulangan. Tirsak simi vilkasi to'liq himoyalangan izolyatsiyalangan vilka bo'lib, uni to'liq yuklash va o'chirish mumkin, bu yuk kalitiga teng. Struktura GYPD00102003-6-rasmda ko'rsatilgan, lekin agar u qisqa tutashuv nuqtasiga ulangan bo'lsa, tirsak vilkasi va yengini almashtirish kerak.



D. Box podstansiyasining ishlashi



1. Yomg'ir suvining qutiga kirishiga va uskunaning ishlashiga ta'sir qilishiga yo'l qo'ymaslik uchun quti tipidagi podstansiya past joylarda emas, balki nisbatan baland joyda joylashtirilishi kerak. Beton platformalarni quyishda kabellarni ichkariga va tashqariga yotqizishni osonlashtirish uchun yuqori va past kuchlanish tomonlarida bo'shliqlar qoldirilishi kerak. Poydevorni qazishda, agar axlat yoki korroziy tuproq to'planishi natijasida hosil bo'lgan tuproqqa duch kelsangiz, uni qattiq tuproqqa qazib, keyin yaxshi tuproq sifati bilan to'ldirish va siqishni, so'ngra barqarorlikni ta'minlash uchun uch qatlamli tuproq yoki shag'al bilan to'ldirish kerak. poydevoridan.

2. Quti tipidagi podstantsiyaning topraklama va neytral ulanishi umumiy topraklama tarmog'iga ega. Topraklama panjarasi odatda poydevorning to'rtta burchagida topraklama qoziqlarini haydash va keyin ularni bir butun sifatida ulash usulini qo'llaydi. Quti tipidagi podstansiya va topraklama tarmog'i o'rtasida ikkita ishonchli ulanish bo'lishi kerak. Ishlagandan so'ng, topraklama aloqasi bo'shashmasligi yoki korroziyaga uchramasligi uchun muntazam ravishda tekshirilishi kerak. Muntazam ravishda topraklama qarshiligini 4 Ō dan oshmasligi kerak.

3. Quti tipidagi podstansiya asosan tabiiy havo aylanishini sovutishni qabul qiladi. Shuning uchun, uning atrofida, ayniqsa, transformator xonasining eshigida axlat yig'ilmasligi kerak. Uskunaning ruxsat etilgan maksimal haroratdan oshmasligini ta'minlash uchun panjurli shamollatish teshiklari ham muntazam ravishda olib tashlanishi kerak.

Past kuchlanishli elektron to'xtatuvchining uzilishlaridan so'ng, avariyaning kengayishiga yo'l qo'ymaslik uchun quvvatni uzatishdan oldin sababni aniqlash kerak.

5. Quti tipidagi podstansiyaning yuqori kuchlanishli kamerasi sink oksidi chaqmoq to'xtatuvchilari bilan jihozlangan bo'lishi kerak va o'rnatish usuli sinov va almashtirish uchun qulay bo'lishi kerak.

6. Yuqori kuchlanishli xonadagi halqali tarmoq kalitlari, transformatorlar, chaqmoq to'xtatuvchilari va boshqalar kabi uskunalar muntazam ravishda tekshirilishi va texnik xizmat ko'rsatishi, kamchiliklarni o'z vaqtida aniqlash va ularni bartaraf etish va izolyatsiyani profilaktika sinovlarini muntazam ravishda o'tkazish kerak. Agar u 3 oydan ko'proq vaqt davomida to'xtatilgan bo'lsa va yana ishga tushirilsa, loyihaning to'liq profilaktik testini o'tkazish kerak.

7. Yuqori kuchlanishli sug'urta sig'imini uzmasdan o'zgartirish uchun transformatorni o'chirish kerak, mexanik blokirovkalash ish paytida to'g'ri bo'shatilishi va izolyatsiyalangan ishlaydigan novda ishlatilishi kerak.

8. Kichkina hayvonlarning kirib kelishi va baxtsiz hodisalarga olib kelishining oldini olish uchun quti tipidagi podstansiyaning barcha kiruvchi va chiquvchi kabel teshiklari muhrlangan bo'lishi kerak.

9. "Yuqori kuchlanish xavfi" haqida ogohlantiruvchi belgi va elektr jihozlarining nomer raqami bo'lishi kerak.



5-savol: OEM/ODM mavjudmi?

Javob: Ha, shunday! Mahsulotlarimiz moslashtirilgan bo'lishi mumkin. Bizda dizayn va muhandislik guruhlari bor, biz mahsulotlarni mijozlarning rasmlari yoki talablariga muvofiq sozlashimiz mumkin.



6-savol: Siz ishlab chiqaruvchi yoki savdo kompaniyasisiz?
Javob: Biz fabrikamiz, 20 yillik ishlab chiqaruvchi tajribasiga ega bo'lgan 100 foiz professional ishlab chiqaruvchi sifatida biz mijozlar talablariga muvofiq mahsulot ishlab chiqarishimiz va mahsulot sifatini 100 foiz nazorat qilishimiz mumkin.



7-savol: Narxni kelishib olish mumkinmi?

Javob: Ha, narxni kelishish mumkin. U sizning miqdoringiz yoki paketingizga qarab o'zgartirilishi mumkin



8-savol: Tekshirish haqida nima deyish mumkin?

Javob: Bizda xom ashyodan tortib to yakuniy mahsulotgacha bo'lgan barcha tekshirish tizimi mavjud: harorat ko'tarilishi testi, tuzni purkash sinovi o'tkazgich turi testi, mexanik xizmat muddati sinovi.



9-savol: To'lov shartlari nima?

Javob: TT, Paypal, Western Union, Alibaba savdo kafolati va L/C qabul qilinadi. 30 foiz T / T oldindan, jo'natishdan oldin 70 foiz balans.



10-savol: Kompaniya tomonidan qanday xizmat taklif etiladi?

Javob: Bizda turli xil mijozlar talablarini qondirish uchun qolipni loyihalash va ishlab chiqish mumkin bo'lgan professional muhandislar jamoasi bor.

Shuningdek, bizda sotishdan oldingi sotuvdan so'nggacha yaxshi xizmatni taklif qilish uchun savdo guruhi mavjud.







Ushbu mahsulot odatda moslashtirilgan.
Biz ishlab chiqaruvchilarmiz va mijozlar ehtiyojlariga ko'ra echimlarni ishlab chiqish va taqdim etishi mumkin bo'lgan professional texnik bo'limga egamiz.
Iltimos, dizayn chizmalarini olish uchun savdo xodimlarimiz bilan bog'laning



Malumot uchun bizning mijozlarimiz misollari

O'zbekiston mijozi

TEXNIK TALABLAR VA UShBULARNING XUSUSIYATLARI
Re: 82 kompakt podstansiyani o'rnatadi
Element- Yo'q.	Texnik ma'lumotlar jadvali	Birlik	Majburiy (da 3000 m	Taklif etilgan ma'lumotlar
	Tizim ma'lumotlariga qo'yiladigan talablar
1.05.10	Topraklama uchun simli mis o'tkazgich
	Ishlab chiqaruvchi	-
	Material	-	mis
	Ko'ndalang kesim	mm2	>50
	Uzunlik	m	>40
1.05.11	Topraklama novdalari
	Ishlab chiqaruvchi	-
	Turi	-
	Materiya!	-
	Uzunlik	m
	Har bir tayoq uchun bo'limlar	dona
1.6	Yilni podstansiyalar (1-variant)
	Ishlab chiqaruvchi	-		fengyuan
	Turi	-		Tashqi makon
	To'liq podstansiya uchun umumiy himoya klassi	-	IP 44	IP 44
	Qoplama materiali	-		GʻI
	Umumiy o'lchamlar (W x L x H)
	1x50 kVA transformatorli S/S uchun	mm/mm/mm		3000x1850x2150
	■ 1x100 kVA transformatorli S/S uchun	mm/mm/mm		3000x1850x2150
	1x160 kVA transformatorli S/S uchun	mm/mm/mm		3000x1850x2150
	• 1x250 kVA transformatorli S/S uchun	mm/mm/mm		3000x1850x2150
	Umumiy og'irlik
	■ 1x50 kVA transformatorli S/S uchun	kg		1000kg.
	■ 1x100 kVA transformatorli S/S uchun	kg		1000kg.
	■ 1x160 kVA transformatorli S/S uchun	kg		1000kg.
	■ 1x250 kVA transformatorli S/S uchun	kg		1000kg.
1.6.1	20 kV elektr uzatish moslamalari
	Ishlab chiqaruvchi	-		Chnt / Ekvivalent
	Turi	-		Ichki RMU



AGAR QO'ShIMChA BATAFSIL MA'LUMOT KERAK BO'LSA, BIZ BILAN BOG'LANING.
