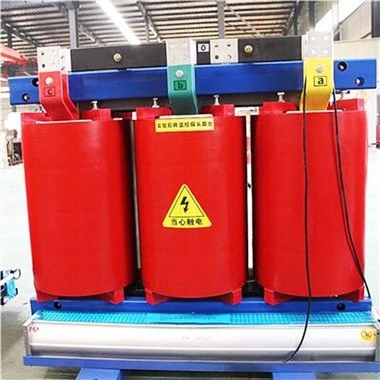

Quruq SCBH15 quvvat taqsimlash transformatori

Strukturaviy xarakteristikalar: quyma folga bobini: F-sinf burilish izolyatsiyasi bilan birga mis folga butun qismini qabul qilib, past kuchlanishli o'rash maxsus past kuchlanishli folga o'rash mashinasi tomonidan o'raladi. Folga lasan katta qisqa tutashuv kuchlanishi, notekis amperli burilish, yomon issiqlik tarqalishi, mavjud o'rash spiral burchagi, shuningdek past kuchlanish va katta oqim bobini o'rash mahsulotlari tufayli barqaror bo'lmagan qo'lda payvandlash sifati kabi tushunish muammolarini hal qiladi. Shu bilan birga, bizning kompaniyamizdagi o'rash uchi qatronli qozon bilan ishlov beriladi, shakl berish uchun qattiqlashadi, namlikka chidamli va ifloslanishga qarshi, qo'rg'oshin mis vzvod avtomatik ravishda argon yoyi bilan payvandlanadi.

So'rov yuborish

Ta'rif

dry type transformer (2)

dry type transformer (3)

dry type transformer

(2)

(3)

Funktsiya xususiyatlari:

1.Olovga chidamli, ifloslanmaydigan, to'g'ridan-to'g'ri yuk markaziga o'rnatilishi mumkin.
2.Texnik xizmat ko'rsatmaydi, o'rnatish oson, operatsion xarajatlari past.
3.Korpus yaxshi namlikka chidamli bo'lishi mumkin, normal ish sharoitida transformatorni 100 foiz namlik ostida oldindan quritmasdan ishga tushirish mumkin.
4.Kam yo'qotish, engil vazn va kichik hajm, past shovqin, issiqlikning yaxshi tarqalishi, majburiy havo sovutish sharoitida 150 foiz nominal yuk ishlashi mumkin.
5.Xavfsiz ishlashi uchun ishonchli himoyani ta'minlash uchun haroratni muhofaza qilishni to'liq nazorat qilish tizimi bilan jihozlangan
transformatorlar.
6.Yuqori ishonchlilik. Ishga tushirilgan mahsulotlarni tekshirish natijalari ishonchlilik indeksi xalqaro ilg'or darajaga yetganini ko'rsatadi.

Ishlash shartlari:

Yo'q.	Shartlar		Birliklar	Parametr qiymatlari
1	Nominal kuchlanish		kV	10
2	Eng yuqori ish kuchlanishi		kV	12
3	Tizimning neytral nuqtasini topraklama rejimi			Topilgan
4	Nominal chastota		Hz	50
5	Ifloslanish darajasi			d(Ⅲ)
6	Tizimning qisqa tutashuv oqimi darajasi (yuqori kuchlanish tomoni)		kA	20
7	Atrof-muhit harorati	Maksimal kunlik harorat	daraja	40
		Minimal kunlik harorat	daraja	-25
		Maksimal kunlik harorat farqi	K	25
		Eng issiq oyning o'rtacha harorati	daraja	30
		Yillik o'rtacha maksimal harorat	daraja	20
8	Namlik	O'rtacha kunlik nisbiy namlik	foiz	95 dan kam yoki unga teng
8	Namlik	O'rtacha oylik nisbiy namlik	foiz	90 dan kam yoki teng
9	Balandlik		m	1000 dan kam yoki unga teng
10	Quyosh radiatsiyasining intensivligi		Vt/sm2	0.1
11	Maksimal muzlash qalinligi		mm	20
12	Maksimal o'rtacha shamol tezligi: er sathidan 10 m masofada 10 daqiqa davomida yaxshi sharoitda ushlab turish		m/s	35
13	Zilzilaga chidamlilik	Erning gorizontal tezlashishi	m/s2	2
13	Zilzilaga chidamlilik	Xavfsizlik koeffitsienti 3 rezonans davrlaridan beri		1,67 dan katta yoki teng
14	O'rnatish sayti			Ichki
Eslatma 1: Agar eng past muhit harorati -25 darajadan yuqori bo'lsa, jadvaldagi haroratlar qiymatlari mos ravishda sozlanishi kerak. Eslatma 2: Ifloslanish darajasi IV daraja bo'lsa, ifloslanish darajasi diagrammasi taqdim etilishi kerak.
